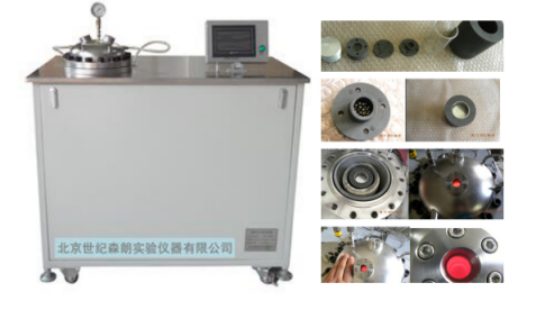

北京世紀森朗真空壓力浸滲裝置，適于用高端降溫制冷材料制備，新材料研發，新工藝探索等等。合金浸滲、粉末冶金浸滲、鑄件浸滲、新材料浸滲，真空壓力浸滲系統，氣壓浸滲裝置的設備：用于粉末冶金工件的金屬壓力浸滲處理。材料在真空狀態下，排除內部孔隙內的氣體，讓孔隙處于真空狀態，然后高溫加熱滲入劑，填充孔隙，然后再冷卻固化完成。氣壓浸滲裝置結構設計先進合理，且具備國內先進水平的可靠的自動化控制及監 控功能。設備的配套產品和功能元器件具有國際先進水平，能夠適應長期、穩定、可靠的生產需求且設備的節能效果好。結構緊湊，操作簡單，易于維護。

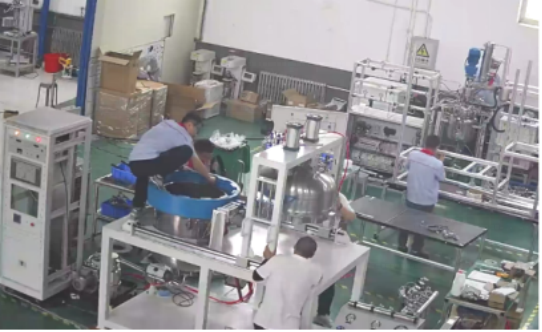

真空壓力浸滲裝置結構形式：

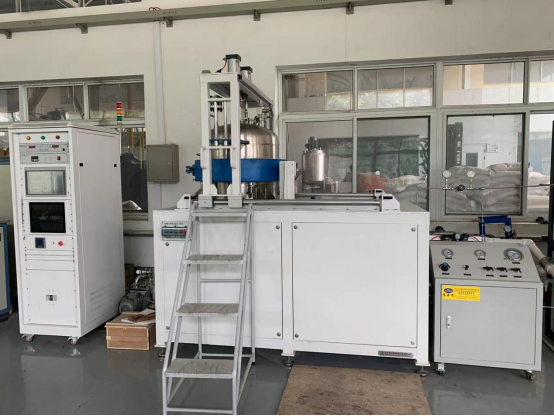

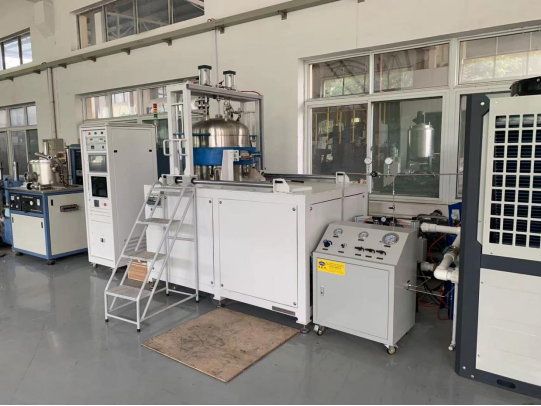

真空壓力浸滲爐為單室式或雙室立式形式，由預熱室、浸滲室、傳動系統、真空系統、平臺系統、加壓系統、充放氣系統、氣動系統、水冷系統等組成。

1 真空壓力浸滲系統預熱室

1）預熱室爐體結構

a. 爐體采用哈殼式立式前開門結構,且為雙層水冷夾套形式，內外壁采用碳鋼制作，內壁需經拋光處理。

b. 爐體上設置測溫接口、真空接口、電極接口、充放氣接口等。

c. 爐門為雙層水冷壁結構,內外壁均采碳鋼制作，內壁需經拋光處理。門的開啟采用電動推拉方式,爐門上有紫銅水冷電極,用于爐門溫區供電。

d. 爐體與爐門之間采用梯形槽密封結構,密封圈容易更換，可保證真空爐的密封性能。

2）預熱室操作過程

a. 先將預熱室坩堝內的金屬熔化為液態，真空下加熱除氣保障其無氧化、氣孔等缺陷。

b.當液態金屬達到所需溫度后，氣缸提拉開啟坩堝底部密封塞，同時打開預熱室與冷室之間的封閉閥門。當預熱室一定量液體流到浸滲室后，坩堝塞復位關閉。閥門打開、液體流入浸滲室，到閥門關閉的時間盡量短，控制在 1min 以內，閥門開關要經久耐用，金屬液體流道需方便更換。

2真空壓力浸滲系統 浸滲室

1）浸滲室反應釜體設計和制作過程：

按照用戶提出的真空壓力浸滲罐體的結構、技術參數及《鋼制壓力容器GB150》進行設計。

2）結構形式：

a. 容器設計為立式結構。

b. 罐蓋采用液壓開啟結構，油缸選用具有緩沖功能的油缸，以保證開、關蓋的平穩。

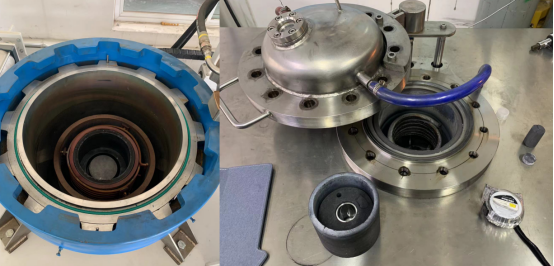

c. 罐蓋為錯齒法蘭結構鎖緊結構，錯齒部位是機加工成形的。罐蓋為液壓開、合、松、緊，其返回信號是德國 P+F 接近開關。

d. 罐口采用唇形氟橡膠密封圈，既可以封真空也可以封壓力，壓力密封更可靠持久。

e. 浸滲罐體上設置控溫接口、真空接口、充放氣接口、電極接口等，通過各不同規格的真空接管及法蘭與真空系統、充放氣系統、水冷電極等連接。浸滲室內安裝加熱室，控溫熱偶等。

f．浸滲室設計可調節插針式液體浸入量反饋系統，可以定量控制浸入液體量。

3）材料

a.法蘭、罐體、罐蓋、罐底為 Q345R(罐體內壁需經拋光處理) b．動圈為 16Mn 鍛件 c.其它為 Q235B

4）爐體設有安全閥，當爐內氣壓超壓時自動泄放，保證爐體安全。

5）預熱室熔化液體浸滲到浸滲室內工件上，然后通入高壓氬氣（比如 8MPa），使金屬液體充分進入工件內部。

6）高壓氣體通入及作用到金屬液體的時間盡量短。

 3 真空壓力浸滲裝置系統加熱室

1）加熱室分為兩套，一套安裝在預熱室，一套安裝在浸滲室。立式圓筒型結構，框架為不銹鋼材質，通過調整架固定于爐體內壁，考慮熱膨脹，使加熱室便于維護和更換。

2）保溫層采用硬質石墨氈加軟質石墨氈符合結構。

3）絕緣件采用特殊設計的 99 陶瓷件，陶瓷件為異形陶瓷件，聯結合理，易于拆卸、重裝。

4）預熱室采用石墨加熱元件，用于工件預熱，金屬的熔化；浸滲室采用石墨加熱元件，用于將預熱室熔化的金屬液體在加壓時達到所需溫度。

5）每個加熱室都安裝 1 支雙芯鎢錸型熱電偶，其中 1 路用于實時控制反饋，另 1 路用于監測備用。

6）其中引入電極為專門設計的紫銅水冷電極。

7）坩堝托架采用高強石墨制做，支架強度好，穩定性高，在整個工作范圍內承受最大載荷、及偏心偏重無變形。

8）預熱室坩堝采用石墨坩堝（或鎂砂坩堝）。

9）浸滲室坩堝（用戶自備）外配備不銹鋼保護殼，防止溶液滲漏。

4 氣壓浸滲裝置傳動系統：

爐外下蓋升降傳動系統由螺旋升降機、直線滑軌等組成。下爐蓋的升降由電動減速機驅動螺旋升降機沿直線滑軌平穩實現，在各動作節點位置均設置位置傳感器及限位措施，保障動作安全、平穩、可靠。

1）選用英國力姆泰克的螺旋升降機，適于承載大的場合。

2）意大利 ROSS 品牌轉向器，采用圓弧齒轉向裝置，接觸面平滑無沖擊，噪音小。

3）采用膜片式彈性聯軸器，傳動力矩大，不丟轉，升降過程中由一臺減速機帶動同步性好。

4）配有印度戈拉公司生產的碟簧，在升降過程中具有良好的緩沖能力。

5）配有臺灣上銀生產的直線滑軌副，升降過程中不會出現跑偏，抖動、卡塞的情況。

6）升降運動均采用低輸出轉速的減速機，運行過程平穩可靠，無沖擊，定位精確。

5 氣壓浸滲裝置真空系統：

1）真空機組由三級系統組成，分別為旋片泵、羅茨泵和擴散泵，防揮發氣氛可拆卸捕集器，高真空高壓隔離閥、波紋管、電磁放氣閥、管路等組成，浸滲室抽真空時間要短，能在 15min 內抽到工作真空度。

2）真空閥門均采用氣動閥。該閥門的開啟與閉合均由 PLC 控制，且聯動互鎖，斷電時閥門自動關閉以保證爐內真空度，避免工件氧化。為方便真空檢漏，在真空管路上設置有真空測量接口。

3）真空測量采用數顯真空計及配套規管，該真空計可以實現測量過程中的量程自動轉換和超程保護，并可通過 PLC 設定接點控制、數據輸出、故障報警等多種功能。

4）泵排氣口加裝尾氣過濾器。

6 氣壓浸滲裝置充放氣系統：

1）包括各個充氣閥門（自動、手動）及管路附件等，并且充氣壓力可調，可實現快充。

2）出爐前需打開放氣閥卸壓，然后抽真空，松開齒式鎖緊圈，再向爐內充入氣體與大氣壓平衡方可打開爐蓋，取出工件或更換坩堝。

3）氣源系統提供 35MPa 鋼瓶 2 瓶，預留 2 個氣瓶接口。

 7 氣動系統：

采用空壓機提供壓縮空氣，經氣動三聯件處理后用于各個氣動閥門的動力供給工作。采用進口過濾器、減壓閥、油霧器、壓力表、電磁換向閥、氣動接頭、氣動管路等。

8 真空壓力浸滲裝置水冷系統

1）用于爐殼、水冷電極、真空機組等部位的冷卻，由分水裝置、聯接管道構成水冷卻系統。

2）分水裝置設有進回水管、閥門及電接點壓力計，電接點壓力計及各路水溫、水流監測與控制部分組成供水欠壓聯鎖保護系統，達到了保護設備有效運行

的目的。

3）系統配備自來水應急接口，如電源突然非正常斷電可保證水循環以小流量繼續進行。

4）水冷系統應接入應急水系統，市電停供時可啟動，用來降溫。

5）采用閉式冷卻塔供水。

9 氣壓浸滲裝置電控系統

1）主要功能

電控系統由可編程控制器 PLC、溫控儀、觸摸屏、晶閘管調壓器、真空計、電壓電流表、直流穩壓電源、空開、接觸器、繼電器、按鈕、指示燈等組成，以實現供電、控制、記錄、監視、報警保護功能。系統以 PLC 為運算控制核心，對設備的實時狀態進行監測，操作人員通過工控機的輸入以及當前狀態的判斷來產生輸出控制，直接控制由大量的繼電器執行。控制系統可實現自動和手動兩種控制方式并能在線切換。系統配備完善的安全保護功能，當設備出現異常狀況如水壓、溫度、真空、 充氣壓力等指標或者某一部件出現異常，系統會在觸摸屏以及報警燈上同時發出報警，并在觸摸屏上詳細顯示當前異常原因。設備在使用過程中有完善可靠的自鎖互鎖保護功能，保證設備不會因操作人員誤操作而發生事故，具體設定要求有：

a）對于溫度控制、冷卻水、工藝過程等均配有可靠的安全及報警裝置。

b）如電源突然非正常斷電，系統應保證水循環繼續以小流量進行。

c）如電源突然非正常斷電，系統應自動關閉真空閥等以保護爐腔環境。

d）當爐溫達到超溫控制點時系統自動切斷爐子電源并報警。

e）浸滲罐體加熱過程中真空度不足時爐子自動報警。

f）預熱罐體內氣壓超過設定值時，系統能夠自動卸壓保護。

g）浸滲罐體內氣壓超過設定值時，系統能夠自動卸壓保護。

h）泵設起動壓強聯鎖。

i）各真空閥門系統等設相關安全聯鎖。

j）設總電源缺相的報警與安全聯鎖。

2）控制系統具體配置

a）低壓電器元件選用法國施耐德產品，性能可靠，使用壽命長。

b）控制系統采用可編程控制器產品。可編程序控制器

(PLC)具有工作可靠、操作、維護簡單、擴展性強、集成度高等優點，本系統采用了可編程序控制器可以使電氣系統的可靠性、過程自動化、設備集成化程度提高，減少了控制線路的連線，簡化了電氣原理圖，使設備的調試、檢修、維護變得更加簡單方便，并且通過預先編制的程序，能夠實現設備工作過程中的手動、自動控制的切換，提高了設備運行過程中的安全性、可靠性。

c）溫控儀表， 控溫儀表組成。溫控儀儀表精度等級 0.1 級，控溫精度±1℃，測量誤差小，帶有數字顯示及升溫 PID 控制及 PID 參數自動整定等功能，主控儀表同時設定存儲多條工藝曲線，可實現多段程序控溫，能夠實現在線工藝參數修改及自動溫度跟蹤功能。溫控儀表分別對加熱室的溫區進行控溫，并保證了在加溫、保溫過程中爐室內溫度的均勻性，提高了產品的加工質量。

d）真空壓力浸滲裝置操作系統，選用觸摸屏，彩色顯示，含通訊接口。用于各個儀表的實時通訊，對真空度或溫度進行記錄、存儲、操控，進行人機對話。并將工藝控制參數、工藝升溫曲線參數、溫度監視功能都集中在觸摸屏上進行統 一、集中的進行設置、顯示和監視，使設備的設置和操作變的更加的方便、靈活。安裝控制組態軟件，組態軟件選用力控或 MCGS,通過組態軟件可完成設備的功能控制，且組態軟件備用網絡接口，將來可進行現場總線式的連接控制。

e）每個加熱室內熱電偶均采用一支雙芯 K 型熱電偶，1 路主要控溫，1 路備用監測使用，浸滲室設置一支軟體工件偶。

f）晶閘管調壓器選用張家港四通或中亞調壓器，具有可靠性高，操作簡單、維護方便等特點，本系統通過晶閘管調壓器輸出低電壓、大電流的加熱電源，提高設備運行效率，保證了操作人員的人身安全。

g）控制柜內有冷卻系統，且具有防震功能，保證設備能夠長期穩定運行。

10 真空壓力浸滲系統/氣壓浸滲裝置安全及報警裝置

安全及報警系統的設計充分考慮設備及操作工藝，符合相關國家標準、真空設備行業標準及 IEC 標準，做到預警、強制保護、及時處理，最大限度的保障設備和操作人員的安全。

1）對于溫度控制、冷卻水、工藝過程等均配有可靠的安全及報警裝置。 2）如電源突然非正常斷電，應人工啟動應急水保證水循環繼續以小流量進行。 3）如電源突然非正常斷電，系統應自動關閉真空閥等以保護爐腔環境。 4）當爐溫達到超溫控制點時系統自動切斷爐子電源并報警。 5）爐體加熱過程中真空度不足時爐子自動報警。 6）預熱罐體內氣壓超過設定值時，系統能夠自動卸壓保護。 7）浸滲罐體內氣壓超過設定值時，系統能夠自動卸壓保護。 8）泵設起動壓強聯鎖。 9）各真空閥門系統等設相關安全聯鎖。 10）設總電源缺相的報警與安全聯鎖。 11）設總進水缺水的報警與安全聯鎖。 12）爐體上設有安全閥，爐內超壓處動泄壓排放。 13）傳動各位置設有到位置傳感器，防止跑偏。 14）設有齒式鎖緊圈防止下爐蓋意外掉落。 15）鎖緊圈與爐體之間設有氣動安全鎖緊，防止誤操作。 16）關鍵氣動部件配自封式雙電控電磁閥，防止氣壓不穩。

世紀森朗真空壓力浸滲系統裝置，氣壓浸滲裝置,高溫氣體壓滲裝置，氣體壓滲裝置，如需了解更多產品信息，請聯系為您服務的產品工程師，我們很樂意為您服務并深感榮幸。
